Дифференциальные автоматы КЭАЗ - надежная защита электрооборудования

Дифференциальные автоматы

Дифференциальный автомат представляет собой комбинированное электромеханическое устройство, в котором сочетаются функции УЗО и автоматического выключателя. Основное назначение данного устройства заключается в том, чтобы разомкнуть электрическую цепь в случае возникновения аварийной ситуации. Такими ситуациями могут быть, например, утечка тока, длительное превышение номинального значения тока, короткие замыкания, сверхтоки и т.п.

Дифференциальные автоматы КЭАЗ защищают от перегрузок как саму электрическую сеть, так и подключенную к сети технику. Защита от сверхтоков, появляющихся в случае перегрузок или короткого замыкания, позволяет эффективно предупреждать поломки.

Кроме того, дифференциальные автоматы КЭАЗ также обеспечивают защиту людей от поражений электрическим током. И, наконец, они дают возможность предотвратить пожары, причиной которых нередко становится утечка через нарушенную изоляцию кабелей.

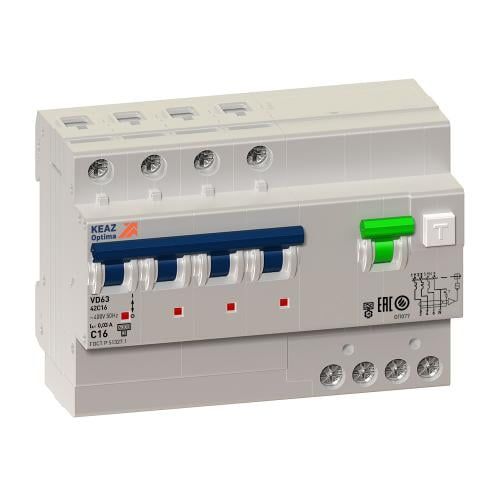

Сегодня на отечественном рынке представлено два типа дифференциальных автоматов КЭАЗ: двухполюсные и четырехполюсные. Двухполюсные применяются в сетях с напряжением 220 В, четырехполюсные — в сетях 380 В. Кроме того, дифференциальные автоматы КЭАЗ различаются по следующим параметрам:

● номинальный ток отключения,

● максимальный ток короткого замыкания,

● дифференциальный ток утечки.

Преимущества дифференциальных автоматов КЭАЗ

Одним из главных преимуществ устройств данного типа является компактность. Объединение автоматического выключателя и УЗО позволяет значительно сэкономить место при монтаже. Один дифавтомат КЭАЗ занимает гораздо меньше пространства в распределительном щитке, чем два отдельных модуля. Это становится особенно актуальным, если в щиток требуется установить несколько модулей. Использование дифференциальных автоматов КЭАЗ дает возможность существенно сэкономить пространство и тем самым уменьшить размер щитка.

Другим важным преимуществом является универсальность. Сегодня дифференциальные автоматы КЭАЗ применяются практически везде — на предприятиях, в быту, в торговых и офисных зданиях, в электрифицированных билбордах и других рекламных конструкциях. Дифавтоматы КЭАЗ по своим функциям и характеристикам абсолютно ничем не уступают автоматическим выключателям и устройствам защитного отключения и не имеют ограничений в использовании.

Конструкция дифференциального автомата КЭАЗ

Ключевые элементы конструкции дифавтомата КЭАЗ  — это дифференциальный трансформатор, а также два вида расцепителей: тепловой и электромагнитный. Рассмотрим каждый элемент более подробно.

1. Трансформатор в дифавтомате может иметь различное количество обмоток, которое зависит от количества полюсов. Основная функция дифференциального трансформатора заключается в том, что он сравнивает токи нагрузки по проводникам. Если токи несимметричны, то на выходе вторичной обмотки образуется ток утечки. Именно он выполняет расцепление контактов, отключая прибор.

2. Тепловой расцепитель выполняет функцию защиты от перегрузок. Это пластина из биметалла, которая деформируется в случае, если через нее проходит слишком высокий ток — превышающий номинальные значения для конкретного прибора. Деформация пластины влечет за собой отключение дифференциального автомата. Здесь важно отметить, что тепловой расцепитель срабатывает не моментально — требуется некоторое время, чтобы пластина деформировалась достаточно для срабатывания механизма отключения. Время задержки ответа зависит от тока нагрузки, который проходит через биметаллическую пластину, а также от температуры среды.

3. Электромагнитный расцепитель — элемент, мгновенно срабатывающий на отключение дифавтомата в случае короткого замыкания. Конструктивно он представляет собой электромагнит с сердечником. Если сквозь расцепитель проходит слишком высокий ток нагрузки (достигающий порога срабатывания), то расцепитель воздействует на механизм отключения устройства.

Как выбрать дифференциальный автомат КЭАЗ?

Очень часто, делая ремонт, собственник сталкивается с необходимостью замены электропроводки и установки дифавтоматов. Чтобы грамотно подобрать дифференциальный автомат для использования дома, в офисе или на предприятии, важно учесть несколько основных критериев.

1. Напряжение и фазность сети. Дифавтоматы КЭАЗ для однофазной сети имеют три клеммы подключения, устройства для трехфазной сети — четыре. Фаза и номинальное напряжение обязательно указаны на корпусе прибора и в его техническом паспорте.

2. Токовый номинал. Это тот номинальный рабочий ток проводки, на который рассчитан дифавтомат КЭАЗ. Например, изделие с маркировкой С25 рассчитано на рабочий ток 25А.

3. Характеристика. Это латинская буква, проставляемая перед числом, обозначающим токовый номинал. Для бытовых сетей обычно используются дифавтоматы с характеристикой С.

4. Ток утечки — это параметр, отражающий величину номинального тока утечки, на которую рассчитан прибор. Указывается в миллиамперах (мА), в характеристиках изделия обозначается символом «дельта».

5. Класс УЗО. Здесь может быть два варианта. А — автомат срабатывает при утечке постоянного тока (именно такие дифавтоматы используются в бытовой сети). АС — автомат срабатывает при утечке переменного тока.

6. Защита от обрыва нулевого проводника — эта функция есть не у всех дифавтоматов. Но оптимально выбирать вариант именно с ней, чтобы надежно защитить сеть в случае обрыва нулевого провода.

После установки дифференциального автомата КЭАЗ следует обязательно проверить его срабатывание. Делается это очень просто. Для проверки на корпусе имеется кнопка «Тест», при нажатии которой создается преднамеренная утечка. Если автомат в порядке и установлен правильно, то после нажатия кнопки он должен сработать.

В интернет-магазине компании «ГЛАВЭЛЕКТРИКА» вы можете выбрать и купить дифференциальные автоматы от проверенных брендов, например КЭАЗ. В наличии — десятки товаров по доступным ценам, удобный каталог для комфортного подбора и совершения покупок. Высокое качество и надежность гарантированы. Мы также будем рады помочь с выбором и организовать оперативную доставку заказа по России.

В категории "Дифференциальные автоматы КЭАЗ" представлен широкий ассортимент высококачественных и надежных устройств, предназначенных для защиты электросетей от перегрузок и короткого замыкания. Дифференциальные автоматы КЭАЗ отличаются превосходными техническими характеристиками и соответствуют самым строгим требованиям безопасности.

В нашем интернет-магазине вы найдете дифференциальные автоматы КЭАЗ различной мощности, напряжения и количества полюсов, позволяющие подобрать оптимальное решение для вашей электросистемы. Мы предлагаем только оригинальную продукцию, поставляемую прямо от производителя, что гарантирует высокое качество и надежность каждого приобретаемого изделия.

Дифференциальные автоматы КЭАЗ обладают простой установкой и эксплуатацией, благодаря чему они пользуются большой популярностью среди электриков и специалистов в области электротехники. Они обеспечивают надежную защиту электроприборов и оборудования от возможных повреждений и аварий, а также позволяют эффективно контролировать потребление электроэнергии.

Выбрав дифференциальные автоматы КЭАЗ из нашего каталога, вы можете быть уверены в их высокой надежности и безопасности. Мы предлагаем конкурентные цены на весь ассортимент, а также оперативную доставку по всей стране.

Покупайте дифференциальные автоматы КЭАЗ в нашем интернет-магазине и обеспечьте надежную защиту вашей электросистемы. Наша команда профессионалов всегда готова оказать квалифицированную консультацию и помочь в выборе оптимального решения для ваших потребностей. Обратитесь к нам прямо сейчас!
